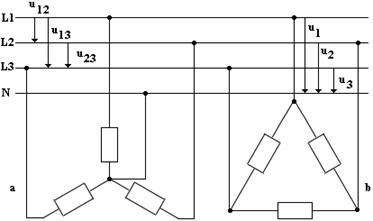

Třífázová soustava AC

N - nulovací vodič (zelený)
L1, L2, L3 - fáze (červená, hnědá, modrá)

$U_1,U_2,U_3(L_1÷L_3/N)$ – fázová napětí o efektivní hodnotě 230 V

$$U_m=230\cdot \sqrt{2}\doteq 325V$$

$U_{12},U_{23},U_{13}$ – sdružená napětí

$$U_{12}=U\cdot \sin \omega t-U\cdot \sin \omega t-\frac{2}{3}\pi$$$$U_{12}=U\cdot 2\sin \frac{\omega t-\omega t+\frac{2}{3}\pi }{2}\cos \frac{\omega t+\omega t-\frac{2}{3}\pi }{2}$$$$U_{12}=U\cdot \sqrt{3}\cos (\omega t-\frac{2}{3}\pi )$$$$U_{12m}=U_{13m}=U_{23m}=\sqrt{3}\cdot U=\sqrt{3}\cdot 230\doteq 400V$$
